กระโจมวิทยุแจ้งตำบลที่ฉุกเฉิน E.P.I.R.B.
กระโจมวิทยุแจ้งตำบลที่ฉุกเฉิน EPIRB สำหรับเรือและ PLB
สำหรับบุคคล
กระโจมวิทยุแจ้งตำบลที่ฉุกเฉินหรือทุ่นส่งสัญญาณขอความช่วยเหลือผ่านดาวเทียม
EPIRB (
Emergency
Position Indicating Radio Beacon )
เป็นเครื่องส่งสัญญาณขอความช่วยเหลือฉุกเฉิน ซึ่งเป็นอุปกรณ์มาตรฐานตามระบบ
GMDSS ( Global
Maritime Distress and Safety System )
ที่กำหนดโดย
IMO (International
Maritime Organization)
หรือองค์การทะเลโลก ที่ให้เรือเดินทะเลขนาด 300
ตันกรอสขึ้นไปทุกลำจะต้องมีไว้ประจำเรือ ทำงานโดยส่งสัญญาณคลื่นความถี่ขนาด 121.5
MHz หรือ 406 MHz ผ่านระบบดาวเทียม COSPAS-SARSAT (เป็นเครือข่ายดาวเทียมของความร่วมมือระหว่างประเทศสหรัฐอเมริกาและประเทศรัสเซีย
COSPAS เป็นภาษารัสเซีย ส่วน SARSAT หมายถึง Search And Rescue Satellite) หรือ
INMARSAT ถ่ายทอดลงมายังสถานีหรือศูนย์ชายฝั่ง หรือเรือเดินทะเลลำอื่นๆ
ที่อยู่ในบริเวณใกล้เคียงเพื่อรับทราบการร้องขอความช่วยเหลือ
ระบบการค้นหาและกู้ภัยโดยใช้ดาวเทียม (Satellite Aided
Search and Rescue System)
ในปัจจุบันนี้
การพัฒนาทางด้านเทคโนโลยีต่างๆที่นำมาช่วยในการค้นหาและช่วยชีวิตนั้น
ได้พัฒนาไปไกลมากแล้ว สำหรับเมืองไทย เป็นที่น่าภูมิใจอย่างยิ่งเมื่อ
กรมการบินพาณิชย์ ซึ่งกำลังจะเป็นหนึ่ง
ในสมาชิกของผู้ให้บริการการค้นหาและกู้ภัยโดยใช้ดาวเทียม เป็นการช่วยเหลือ
ที่มีไว้ใช้สำหรับเครื่องบินหรือเรือที่ประสบอุบัติเหตุในสถานที่ต่างๆ
ในการเป็นผู้ให้บริการนี้ ประเทศไทยจะต้องมีระบบ COSPAS-SARSAT
ติดตั้งอยู่ในประเทศก่อน
ซึ่งระบบนี้ในปัจจุบันมีประมาณ 20
ประเทศทั่วโลกที่ใช้ระบบนี้ให้บริการ หรือกล่าวได้ว่า
เป็นระบบที่นานาชาติใช้ช่วยในการค้นหาและกู้ภัยสำหรับเพื่อนมนุษย์ โดยมี BEACONหรือเครื่องส่งสัญญาณวิทยุ
ซึ่งจะอยู่ในเรือ, เครื่องบิน, หรือตัวบุคคล
เป็นเครื่องมือช่วยในการค้นหาและระบุตำแหน่ง โดย ระบบ COSPAS-SARSAT
ซึ่งทำงานตลอดเวลา หรือ 24 ชั่วโมงต่อวัน 365 วันต่อปี
จะค้นหาและระบุตำแหน่งโดยอัตโนมัติ ผ่านBEACONส่งไปยังดาวเทียมและส่งสัญญาณเตือนไปยังหน่วยกู้ภัยที่เหมาะสม
ระบบนี้สามารถช่วยเพิ่มสมรรถภาพ
ทางด้านความปลอดภัยของการเดินเรือและการบินให้แก่ประเทศไทย เช่น
เรือที่ตกอยู่ในอันตรายใกล้ เขตไทย สามารถใช้ BEACON
เป็นเครื่องมือในการขอความช่วยเหลือ หรือเครื่องบินที่จมลงในทะเล BEACON
สามารถช่วยในการระบุตำแหน่งได้อย่างรวดเร็ว ช่วยเพิ่มความเป็นไปได้ในการช่วยเหลือ
ผู้โดยสารในส่วนของตัวบุคคลเอง ก็สามารถใช้ BEACON ส่งสัญญาณขอความช่วยเหลือได้
ประเทศสหรัฐเมริกาใช้ดาวเทียม ของ NOAA METEOROLOGICAL (ดาวเทียมตรวจสภาพอากาศ
TIROS) ติดตั้งในตำแหน่งสัมพันธ์กับโลก (SYN-SYNCHRONOUS) และในระดับต่ำ (LOW EARTH
ORBIT) รวมทั้งติดตั้งเครื่องมือของ SAR ที่ 121.5 MHz.
แต่ละดาวเทียม LEO จะเดินทางด้วยความเร็วประมาณ 7
กิโลเมตรต่อนาที ดาวเทียมนี้สามารถมองเห็นพื้นผิวของโลก ได้มากกว่า 4,000 กิโลเมตร
ในลักษณะที่เป็นวงกลม และเห็นในขนาดของมุมมองทวีป ถ้าเรามองจากโลกขึ้นไป จะเห็นว่า
ดาวเทียมเคลื่อนผ่านท้องฟ้าประมาณ 15 นาที
ขึ้นอยู่กับการเคลื่อนตัวของมุมที่ผ่านดาวเทียม LEO จะรับสัญญาณจาก BEACON
ตามมุมของมันและส่งสัญญาณไปที่ LUTs โดยมุมของดาวเทียมท้องถิ่น (LOCAL MODE)ทั้งดาวเทียม
ยังสามารถเก็บข้อมูลของ BEACON ID ที่ 406 MHz. และส่งสัญญาณไปให้ LUTs
ในขณะที่ดาวเทียมเคลื่อนผ่านไป (GLOBAL MODE) ได้อีกด้วย
ดาวเทียมชนิดอยู่กับที่ (GEO)
จะตั้งอยู่ในตำแหน่งของเส้นศูนย์สูตรที่ระดับน้ำทะเล 35,000 กิโลเมตร
ปัจจุบันดาวเทียม GEO จำนวน 3 ดวง และช่องส่งสัญญาณ SARSAT ได้รับการติดตั้งแล้ว
โดย GOEs EAST และ GOEs WEST ติดตั้งโดย U.S. (NATIONAL OCEAN GRAPHIC AND
ATMOSPHERIC ADMINISTRATION (NOAA) ในส่วนของ INSAT-2A
ติดตั้งโดยองค์การวิจัยอวกาศประเทศ สามารถครอบคลุมพื้นผิวของโลกได้ทั้งหมด
ยกเว้นบริเวณ แถบขั้วโลก ประเทศไทยถูกครอบคลุมพื้นผิวโดยดาวเทียม INSAT-2A
ในทางเพิ่มเติม ดาวเทียมดวงใหม่จะติดตั้งต่อไป ในอนาคตอันใกล้นี้ ดาวเทียม GEO
ประมวลผลข้อมูลที่สัญญาณ BEACON 406 MHz. เท่านั้น อย่างไรก็ตาม
ดาวเทียมเหล่านี้สามารถให้บริการได้ทันท่วงที สัญญาณBEACONจะถูกส่งในเวลาครึ่งวินาที
จากดาวเทียมไปยัง GEOLUT (สถานีภาคพื้นดินที่รับสัญญาณจากดาวเทียมGEO)
GEOLUTจะรับสัญญาณในเวลาน้อยกว่า ครึ่งวินาที ดังนั้นสัญญาณเตือนภัยจะทราบได้ภายใน
1 วินาทีเท่านั้น BEACON บางอันสามารถบอกตำแหน่งได้ ด้วยตัวเอง (SELF-LOCATING)
นั่นคือ BEACON จะคำนวณตำแหน่งโดยใช้ GPS และใส่รหัสบอก ตำแหน่งเป็นข้อความ BEACONรุ่นนี้
สามารถบอกตำแหน่งได้น้อยกว่า 50 เมตร
International Satellite System For Search and Rescue

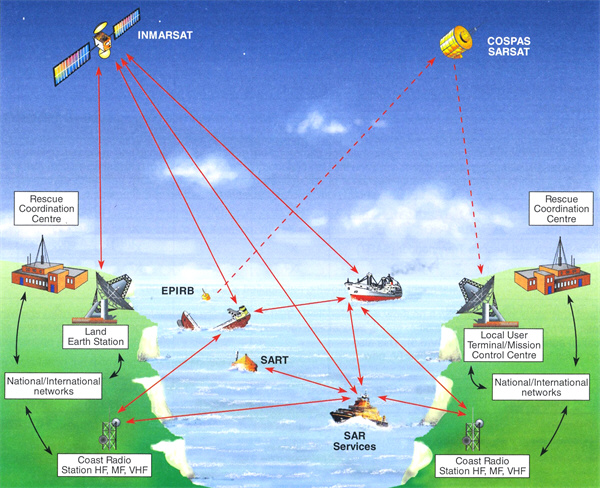

ภาพแสดงการปฏิบัติการค้นหาและช่วยเหลือผู้ประสบภัยทางทะเล ตาม
GMDSS Concepts
ระบบ COSPAS-SARSAT ใช้ดาวเทียม 2 ชนิด ด้วยกัน คือ ดาวเทียมวงโคจรระดับต่ำ
LEOSAR (Low-altitude Earth Orbit System for Search and Rescue) กับ ดาวเทียม
ชนิดอยู่กับที่ GEOSAR (Geostationary Search and Rescue System) โดยดาวเทียมทั้ง 2
ชนิดนี้ สามารถรับสัญญาณเตือนภัยจาก BEACONได้ และส่งต่อไปยังสถานีภาคพื้นดิน
ดาวเทียมLEOเป็นดาวเทียมที่โคจรในระดับต่ำ
ทำให้สามารถครอบคลุมพื้นที่ผิวโลกได้ทั้งหมด
ดาวเทียมของประเทศสหรัฐอเมริกาโคจรทุก 100 นาที ทำมุม 99 องศา กับเส้นศูนย์สูตร
และสูง 850 กิโลเมตร จากระดับน้ำทะเล
ดาวเทียมของประเทศรัสเซีย โคจรทุก 105 นาที ที่ความสูง 1000 กิโลเมตร
จากระดับน้ำทะเล และทำมุม 83 องศากับเส้นศูนย์สูตร
ดาวเทียมแต่ละดวงหมุนรอบโลกตามแนวขั้วโลก ซึ่งสามารถมองเห็นพื้นผิวโลกได้ทั้งหมด
เส้นทางโคจรของดาวเทียม (ORBIT PLANE) ยังคงอยู่กับที่ ในขณะที่โลกหมุนไป
ดังนั้นดาวเทียมจึงใช้เวลาเพียงครึ่งเดียว หรือ 12 ชั่วโมง ในการหมุนของโลก
สำหรับพื้นที่ที่อยู่ในเส้นทางของดาวเทียมประเทศรัสเซียได้นำดาวเทียม LEO (NADEZHDA
NAVIGATION SATELLITES) ขึ้นไปติดตั้งอยู่ที่ระดับน้ำทะเล 1,000 กิโลเมตร
และใช้เครื่องมือของ SAR ที่ 121.5 MHz. และ 406 MHz.
ประเทศสหรัฐเมริกาใช้ดาวเทียม ของ NOAA METEOROLOGICAL (ดาวเทียมตรวจสภาพอากาศ
TIROS) ติดตั้งในตำแหน่งสัมพันธ์กับโลก (SYN-SYNCHRONOUS) และในระดับต่ำ (LOW EARTH
ORBIT) รวมทั้งติดตั้งเครื่องมือของ SAR ที่ 121.5 MHz.
ประเทศแคนา ดา และประเทศฝรั่งเศส ติดตั้งดาวเทียมที่ 406 MHz.
ระบบนี้ถูกออกแบบให้ใช้ดาวเทียม COSPAS อย่างน้อย 2 ดวง และ ดาวเทียม SARSAT LEOอย่างย้อย
2 ดวง ซึ่งให้บริการตลอดเวลา ดังนั้นที่กล่าวมา รวมทั้งหมดเป็น 6 ดาวเทียม
ทั้งนี้แบ่งตามระยะเวลาแล้วดาวเทียมดวงใหม่จะถูกนำไปติดตั้ง

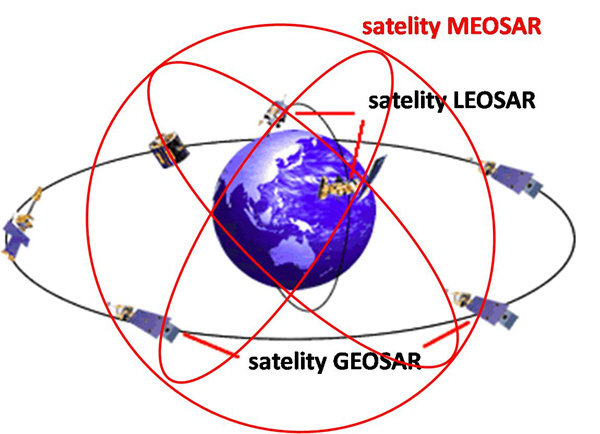

เครือข่ายดาวเทียม COSPAS-SARSAT
ประกอบด้วย Geostationary Search and Rescue (GEOSAR) System และ Low-altitude
Earth Orbit (LEOSAR) System for Search and Rescue
ถ้าดาวเทียมเก่าเสื่อมระสิทธิภาพหรือโคจรไม่ถูกต้อง แต่ละดาวเทียม LEO
จะเดินทางด้วยความเร็วประมาณ 7 กิโลเมตรต่อนาที
ดาวเทียมนี้สามารถมองเห็นพื้นผิวของโลก ได้มากกว่า 4,000 กิโลเมตร
ในลักษณะที่เป็นวงกลม และเห็นในขนาดของมุมมองทวีป ถ้าเรามองจากโลกขึ้นไป จะเห็นว่า
ดาวเทียมเคลื่อนผ่านท้องฟ้าประมาณ 15 นาที
ขึ้นอยู่กับการเคลื่อนตัวของมุมที่ผ่านดาวเทียม LEO จะรับสัญญาณจาก BEACON
ตามมุมของมันและส่งสัญญาณไปที่ LUTs โดยมุมของดาวเทียมท้องถิ่น (LOCAL MODE)ทั้งดาวเทียม
ยังสามารถเก็บข้อมูลของ BEACON ID ที่ 406 MHz. และส่งสัญญาณไปให้ LUTs
ในขณะที่ดาวเทียมเคลื่อนผ่านไป (GLOBAL MODE) ได้อีกด้วย (
ข้อมูลจาก
เครื่องส่งสัญญาณขอความช่วยเหลือฉุกเฉิน EMERGENCY BEACON จัดทำโดย :
นางสาวกรัณย์สิรี รุจจนเวท )

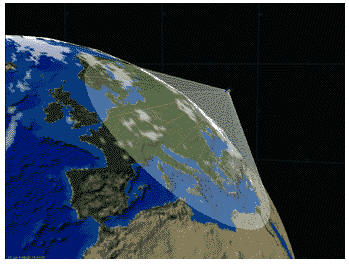

พื้นที่ครอบคลุมของ Low-altitude Earth Orbit (LEOSAR)
System for Search and Rescue

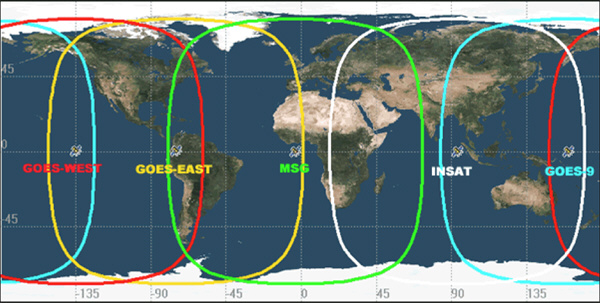

พื้นที่ครอบคลุมของ Geostationary Search and Rescue (GEOSAR)
System
EPIRB มีใช้อยู่ 2 แบบ คือ แบบติดตั้งประจำที่บนเรือ
ซึ่งสามารถดีดตัวเองให้ลอยน้ำได้เมื่อเรือจมลง
โดยจะส่งสัญญาณออกมาด้วยตัวเองอัตโนมัติ และอีกแบบหนึ่งเป็นแบบเคลื่อนที่ (มือถือ)
สามารถนำลงไปใช้ในเรือช่วยชีวิตหรือแพช่วยชีวิตขนาดเล็กได้
การทำงานก็เป็นลักษณะเดียวกัน คือ เมื่อปล่อยให้ลอยน้ำ (Float Free)
เครื่องจะส่งสัญญาณได้ทันที
EPIRB ประเภท 1 สามารถส่งสัญญาณได้ทั้งแบบอัตโนมัติและแบบธรรมดา EPIRB
มีส่วนที่ห่อหุ้มซึ่งทำจาก วัสดุ HYDROSTATIC ซึ่งช่วยให้ EPIRB
สามารถหลุดออกจากปลอกในที่ระดับน้ำ 1-3 เมตร จากนั้น EPIRB
จะลอยขึ้นมาบนผิวน้ำและทำการส่งสัญญาณ
EPIRB ประเภท 2 เป็นแบบธรรมดาเท่านั้น ระบบ EPIRB ประเภท 2 นี้
ถูกออกแบบโดยกฎหมายการเดินเรือ นานาชาติ สำหรับเรือประมงที่มีน้ำหนักมากกว่า 300
ตัน และเรือประมงที่เดินเรือมากกว่า 3 ไมล์ทะเลจากฝั่ง และมีผู้ โดยสารมากกว่า 6 คน
EPIRB ประเภท B (หรือ Class B หรือ Mini B) เป็นแบบธรรมดา ส่งสัญญาณที่
121.5 MHz เท่านั้น เป็นเครื่องรุ่นเก่า ซึ่งดาวเทียม COSPAS-SARSAT
จะยกเลิกการรับสัญญาณจาก EPIRB ประเภทนี้ตั้งแต่วันที่ 1 กุมภาพันธ์ 2552
เพื่อให้เปลี่ยนไปใช้ประเภท 1 และ 2 แทน
สิ่งที่สำคัญของ EPIRB
ก็คือการบันทึกข้อมูลหรือรหัสที่สำคัญของเรือแต่ละลำเอาไว้ในระบบดิจิตอล (Digitally
Encoded Message) เช่น ชื่อเรือ ประเทศที่จดทะเบียน ประเภทของเรือ รหัสประจำตัว
MMSI (Maritime Mobile Service Identity code)
ซึ่งจะช่วยให้ศูนย์ข้อมูลภาคพื้นดินหรือ LUT (Local User Terminal/Mission Control
Centre) สามารถแปลงรหัสที่ได้รับจากดาวเทียมเป็นข้อมูลต่างๆ ของเรือลำนั้น
และสามารถแจ้งให้แก่เจ้าของเรือหรือผู้ที่เกี่ยวข้องทราบได้ในทันทีที่ได้รับสัญญาณร้องขอความช่วยเหลือจาก
EPIRB ปกติแล้วการบันทึกข้อมูลลงใน EPIRB จะทำโดยสถานีบริการ (Service Station)
ของผู้ผลิต EPIRB แต่ละยี่ห้อเมื่อเจ้าของเรือซื้ออุปกรณ์นี้ติดตั้งประจำเรือ

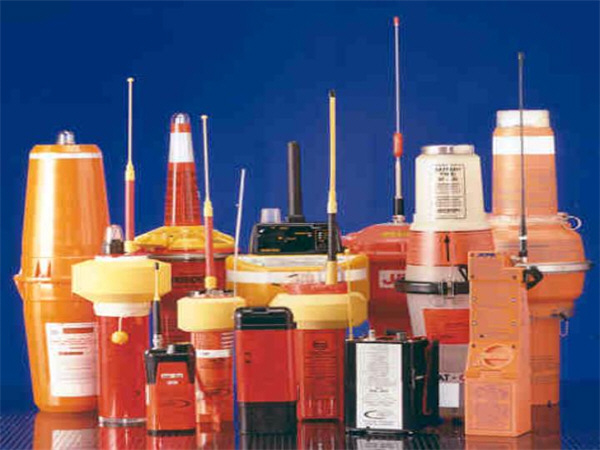

กระโจมวิทยุแจ้งตำบลที่ฉุกเฉิน EPIRB แบบต่างๆ
ที่ใช้ในเรือทั้งแบบที่มีระบบ GPS และไม่มีระบบ GPS
ตามกฎข้อบังคับใหม่ขององค์การทะเลโลกหรือ IMO โดยคณะกรรมการป้องกันภัยทางทะเล
(Maritime Safety Committee) ได้อนุมัติให้รัฐสมาชิกตามอนุสัญญาป้องกันภัยทางทะเล
ประกาศแจ้งบริษัทเรือ เจ้าของเรือ ผู้ควบคุมเรือ ผู้ผลิตอุปกรณ์ป้องกันภัย
สถาบันจัดชั้นเรือ นายเรือ และผู้ที่เกี่ยวข้อง ดำเนินการทดสอบเครื่อง EPIRB
เป็นประจำทุกปี ตามข้อกำหนดของ SOLAS (Safety Of Life At Sea) วรรคตอนใหม่ในกฎข้อ
15 (ข้อกำหนดในการบำรุงรักษา) ซึ่งมีผลบังคับใช้ตั้งแต่วันที่ 1 กรกฎาคม 2002
สาระสำคัญของประกาศข้างต้นคือ ทุ่นส่งสัญญาณดาวเทียม EPIRB, GMDSS
จะต้องได้รับการตรวจเช็คในช่วงเวลาไม่เกินกว่า 12 เดือน
สำหรับระบบการทำงานทั้งหมดของเครื่อง เพื่อความเสถียรภาพของคลื่นส่ง กำลังส่ง
และรหัสที่ส่งออก ทำการทดสอบด้วยเครื่องทดสอบโดยสถานีบริการ (Service Station)
และทำการบันทึกผลการทดสอบไว้ใน Shore-Based Maintenance Report
ที่ต้องเก็บไว้ประจำเรือเพื่อแสดงให้เจ้าหน้าที่ Port State หรือ Surveyor
ดูขณะขึ้นทำการตรวจเรือ

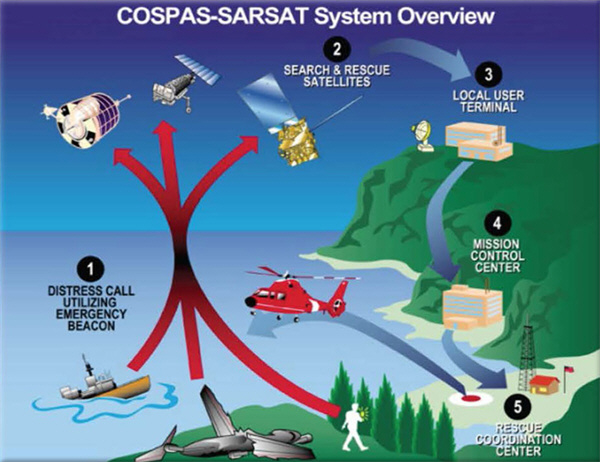

The basic COSPAS-SARSAT concept is illustrated in the adjacent figure.
การทำงานของระบบ
BEACON
ส่งสัญญาณฉุกเฉิน เมื่อตกอยู่ในภาวะอันตราย
ดาวเทียมรับสัญญาณฉุกเฉินและส่งไปที่สถานีภาคพื้นดินโดยอัตโนมัติ
สถานีภาคพื้นดินนี้เรียกอีกอย่างว่า LOCAL USER TERMINALS (LUTs)
สัญญาณฉุกเฉินและการระบุตำแหน่งของผู้ที่ตกอยู่ในอันตรายจะถูกส่งไปยัง
MISSION CONTROL CENTER (MCC) โดยผ่านสายโทรศัพท์
หลังจากที่พิสูจน์ตำแหน่งแล้ว
สัญญาณจะถูกส่งต่ออีกครั้ง เมื่อได้รับการช่วยเหลือจากหน่วยกู้ภัย
โดยขึ้นอยู่กับ ตำแหน่งของ BEACON หรือประเทศที่ BEACON จดทะเบียนกับ MCC นั้นๆ
ในประเทศไทย
กรมการบินพาณิชย์กำลังจะเป็นผู้ให้บริการในการค้นหาและช่วยเหลือ

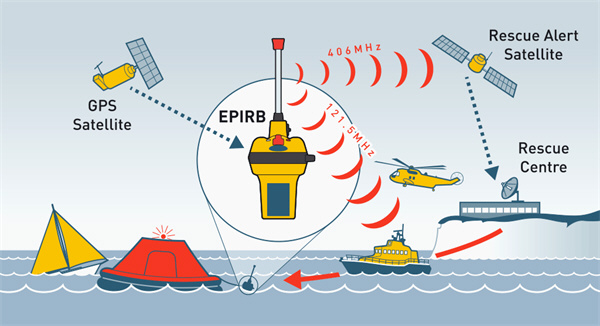

Satellite EPIRB ที่ใช้ในปัจจุบันได้เริ่มนำเอาระบบความถี่คู่ (Dual Frequency)
121.5 / 406 MHz มาใช้งานอย่างแพร่หลายเพราะสะดวกในการใช้งาน ตลอดจนรุ่นใหม่ๆ
ที่มีการใส่ภาค GPS (Global Positioning System)
หรือระบบแจ้งตำบลที่ดาวเทียมลงในเครื่อง EPIRB แบบ Built-in ด้วยแล้ว

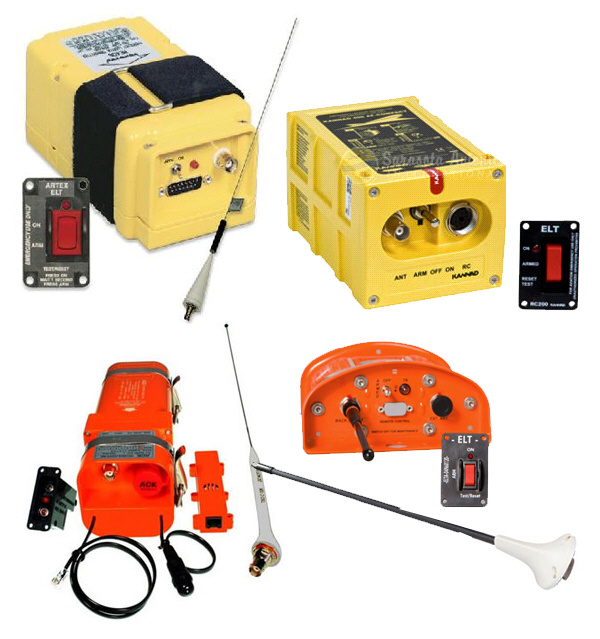

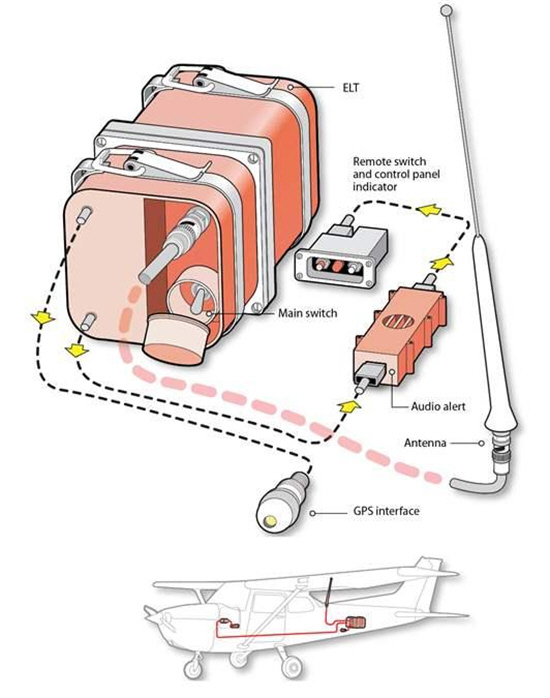

EMERGENCY LOCATOR TRANSMITTER (ELTs)
EMERGENCY LOCATOR TRANSMITTER (ELTs) ใช้กับระบบการบิน BEACON
ของระบบนี้จะส่งสัญญาณได้ทั้งแบบอัตโนมัติ ซึ่งใช้แรงดึงดูดของโลกและแบบธรรมดา

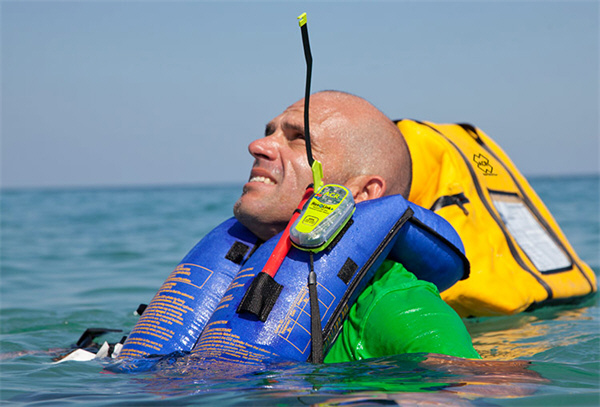

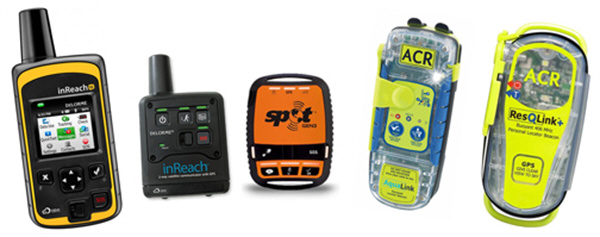

PERSONAL LOCATOR BEACON (PLBs) ใช้กับส่วนบุคคลซึ่ง PLBs
นี้จะส่งสัญญาณโดยผู้ใช้ปฏิบัติเอง
PLB ทุกเครื่อง ต้องมีรหัสเลขฐาน 16 ระบุเฉพาะ
โดยผู้ใช้ต้องนำรหัสเลขฐาน 16 ไป จดทะเบียนกับหน่วยค้นหาและช่วยเหลือของประเทศนั้น
ๆ
แฟ้มเอกสารอ้างอิง เกี่ยวกับข้อบังคับของ IMO เกี่ยวกับกฎใหม่ของ EPIRB
IMO
MSC/Cric.1040 Ref. T2/6.01 (28 May 2002) Guidelines on Annual Testing of 406 MHz
Satellite EPIRBs
IMO
MSC/Cric.1039 Ref. T2/6.01 (28 May 2002) Guidelines for Shore-Based Maintenance
of Satellite EPIRBs
